壓力變送器的接口電路圖
2015-2-27 15:01:25??????點擊：

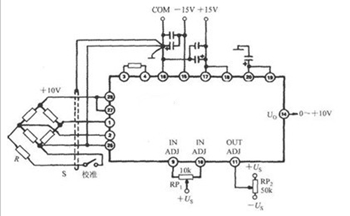

一種典型的壓力變送器與1B31的接口電路如下圖所示。1B31輸出穩定的+10V激勵電壓，壓力變送器滿量程輸出電壓為30mV。 設定1B31的增益為333.3倍，能使0～10000磅/英寸2的壓力轉換成0～10V的輸出。為消除接地環流，信號返回端及屏蔽電纜必須在同一點接地。S為校準開關，R為支路校準電阻，可對滿度輸出80%的點進行校準。
