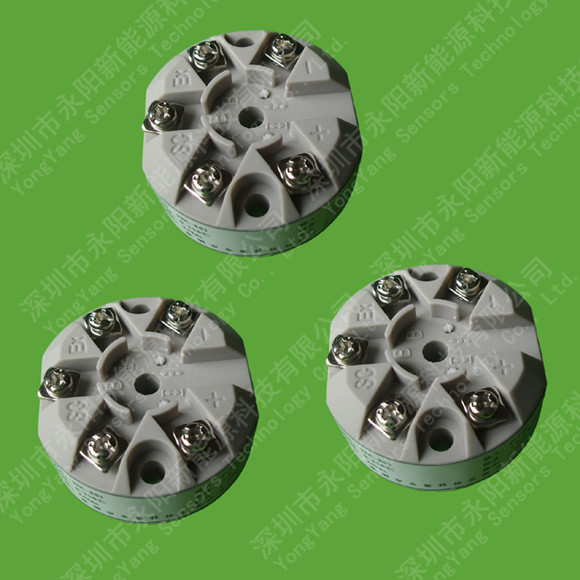

圓形溫度變送器
更新：2015-10-23 18:13:05??????點擊：
- 品牌：???YY
- 型號：???YY-RC601
產品介紹
簡單介紹
YY-RC601系列溫度變送器模塊是為熱電阻型（Pt100、Pt1000等）溫度傳感器配套的4～20mA、二線制直流輸出專用模塊。可配套組成一體化溫度變送器，也可單獨安裝使用。該模塊采用進口原裝器件，貼片工藝組裝，性能穩定可靠，體積小巧，安裝方便。
YY-RC601系列溫度變送器模塊 的詳細介紹
該模塊屬本安防爆型，具有較強的保護功能，在傳感器完全開路（不接）時，輸出電流≤3.6mA；當傳感器的正線出現斷路時，模塊為保護性輸出，最大電流不大于25±2mA。
主要技術參數：
輸出信號：4～20mA DC 二線制
工作電壓：24V DC ( 12V～30V DC )
精度等級：0.1％，0.2%，0.5%
負載能力：0～500Ω
溫度系數：150ppm
工作環境：溫度范圍-25℃～+85℃，無腐蝕性氣體
保護性輸出電流：最大輸出電流＜27mA，最小輸出電流≤3.6mA
外形尺寸：φ45×22mm（最大高度24mm）

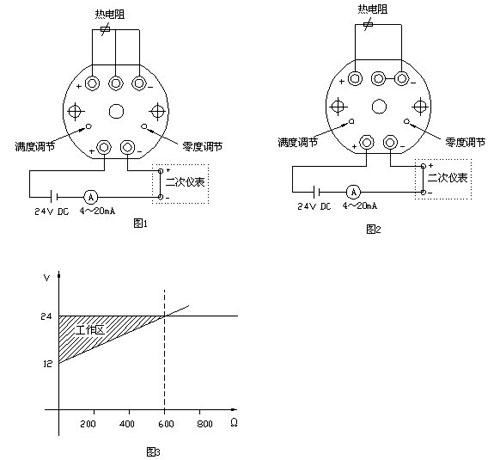

安裝孔距：36mm 接線圖見圖1（三線制）、圖2（二線制）
注意事項：
1、用戶檢驗或使用狀況與產品出廠校準狀況有一定差別，若檢驗時變送器模塊輸出有微量偏差，屬正常現象，微量校準即可。校準應加電5分鐘后進行。
2、校準方法：（1）用電阻箱或其他信號源發生器代替熱電阻按圖1接線 。（2）按分度表。將電阻箱調至量程下限所對應的阻值，微調零點電位器，使電流表讀數為4mA 。（3）按分度表，將電阻箱調至量程上限所對應的阻值，微調滿肚電位器，使電流表讀數為20mA 。（4）調試完畢（必要時重復（2）（3）步驟，使之滿足要求）。
3、變送器模塊與測溫度點應保持一定距離，以保證模塊的工作溫度范圍不超過-25℃～+85℃的范圍。
4、供電電源與負載能力的關系。當信號為20mA輸出，并保證恒流的條件下，儀表供電電壓E與負載RL符合圖2關系。
