多路溫度巡檢儀（帶RS485通訊）
- 品牌：???YY
- 型號：???YY-F1660
簡單介紹

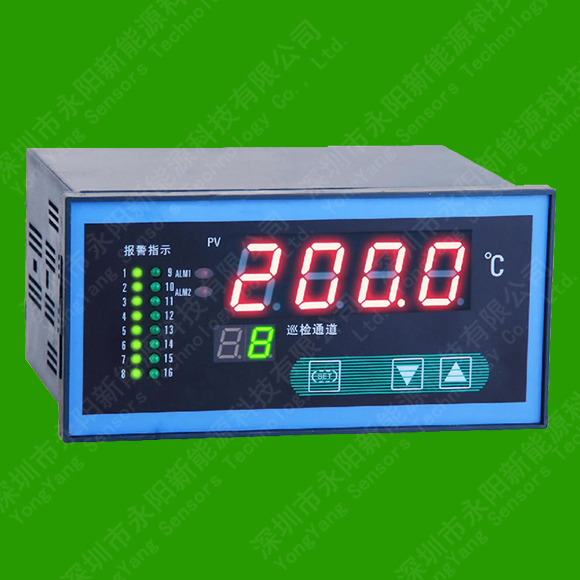

YY-F1660多路溫度巡檢儀是一種采用計算機技術的智能溫度通訊儀表。YY-F1660儀表采用雙排數碼管分別同時顯示當前通道號與對應的測量值，當前通道同時有指示燈顯示，可定點或巡環顯示，上下限報警觸點輸出,熱電偶、熱電阻信號自由輸入，可與計算機RS485串口通訊或驅動微打定時打印，通訊協議采用國際通用的MODBUSRTU協議，能與PLC或觸摸屏聯接構成集中控制管理系統。廣泛應該于火災監控、機房監控、機床、珠寶行業等復雜多變的環境。
YY-F1660系列多路溫度巡檢儀（帶RS485通訊）
一、儀表主要技術指標：
1、 精度：±0.5%F·S±1.0個字 （注：傳感器需與外部金屬殼隔離）。
2、 輸入信號與測溫范圍：K（0～1300℃）、E（0～800℃）、J（0～1000℃）、S（0～1600℃）、R（0～1700℃）、N（0～1400℃）、 Pt100(-200.0～600.0℃) Cu50（-50.0～150.0℃）
3、報警繼電器觸點容量：220V 3A（阻性）
4、工作電源：交流220V±10% 50HZ 功耗小于5W
5、正常工作環境：溫度0～50℃，相對濕度35%～85%的無腐蝕性氣體場合

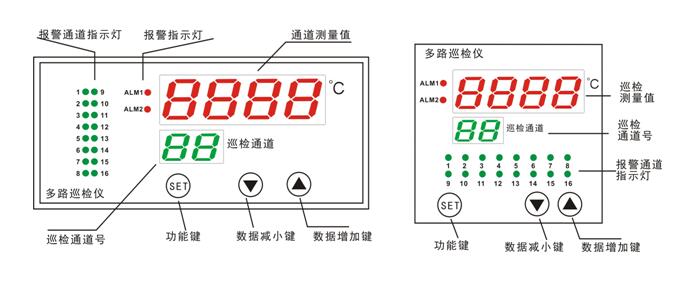

二、儀表面板布置（參考）

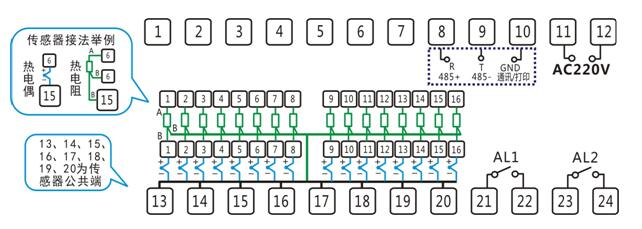

三、儀表接線（參考）：
注： 1：打印機接口接線，本儀表打印采用TTL電平接口方式， ‘R’接打印機忙線，‘T’接打印機數據線， GND接打印機地線上，其它線不接。
2：儀表的通訊、打印功能不能同時兼有，兩者選其一。
四、儀表的操作
1、儀表正常的顯示狀態
①正常使用中，上排顯示窗顯示當前通道測得的溫度值，下排顯示窗顯示當前通道號，當前通道同時有指示燈顯示。設置參數時下排顯示參數符號，上排顯示設定值。
②按SET鍵3秒，可進入?yún)?shù)菜單，按▼鍵或▲鍵，即可對參數進行規定范圍內任意值設定，長按▼鍵或▲鍵可實現快速連減或快速連加；按SET鍵＆▼鍵可中途退出菜單。
③自動巡檢狀態下，按▼或▲鍵3S進入通道定點或循環顯示設置狀態, 按▼或▲鍵將下排窗口值設置為1～LU的某通道數時，儀表將定點顯示該通道測量值, 將該值設置為0時或按SET鍵, 儀表恢復為循環顯示狀態,
④有報警輸出時報警指示燈亮，若上限報警，則相應通道指示燈閃爍；若下限報警，則相應通道指示燈常亮。
⑤打印功能時間參數設置（僅在帶打印功能時有）：同時按住SET鍵＆▼鍵、▲鍵三鍵3秒鐘以上，進入打印時間設定狀態。
⑥手動即時打印（僅在帶打印功能時有）：按SET+▲鍵 3秒， 儀表將即時打印數據一次。
2、儀表基本參數的設置
|
序號 |
地址 |
符號 |
名稱 |
設定范圍 |
說明 |
出廠值 |
||||||
|
|
|
下排顯示值 |
通道定點巡檢值 |
由Lu決定 （0～16） |
當用戶需要對某通道定點巡檢時，可將該參數值設置為該通道號即可，若該值為0時，則為自動巡檢狀態 |
0 |
||||||
|
0 |
0000H |
LC |
密碼鎖 |
0~255 |
LK＝18時，可修改所有參數值 |
18 |
||||||
|
1 |
0001H |
Sn |
傳感器輸入類型 |
－ |
CU50; PT100; K； E； J; |
－ |
||||||
|
2 |
0002H |
A1 |
上限報警 |
全量程 |
當測量溫度＞A1時，產生上限報警（指示燈閃爍） |
－ |
||||||
|
3 |
0003H |
A2 |
下限報警 |
全量程 |
當測量溫度＜A2時，產生下限報警（指示燈常亮） |
－ |
||||||
|
4 |
0004H |
dp |
顯示精度 |
0～1 |
dp=0無小數點； dp=1顯示小數點 |
0 |
||||||
|
5 |
0005H
|
Lu |
通道數設置 |
1～LP |
用戶可在出廠值范圍內，調整所需通道數 |
－ |
||||||
|
6 |
0006H
|
t1 |
巡檢間隔時間 |
4～120秒 |
用戶設置該參數，可自定義巡檢間隔時間 |
4 |
||||||
|
7 |
0007H
|
t2 |
通訊地址/打印時間 |
1~9999 |
串口通訊功能時，‘t2’表示每路的通訊地址 帶打印功能時，‘t2’表示定時間隔打印時間（分） |
－ |
||||||
|
8 |
0008H |
bt |
通訊波特率 |
－ |
1200、2400、4800、9600（打印功能時無意義） |
9600 |
||||||
|
10 |
000AH
|
OP |
輸出方式選擇 |
0～2 |
0：無 1：帶RS485通訊功能 2：帶打印功能 |
按客戶 要求 |
||||||
|
11 |
000BH
|
C1 |
第1路傳感器誤差修正 |
|
|
|
||||||
|
……….. |
|
……. |
|
|
|
|
||||||
|
26 |
001AH |
C16 |
第16路傳感器誤差修正 |
|
|
|
||||||
|
同時按住SET鍵＆▼鍵、▲鍵三鍵3秒鐘以上，進入打印時間設定狀態。 |
|
|||||||||||
|
125 |
yer |
年 |
0～99 |
設置年份參數 |
－ |
|
||||||
|
126 |
yu |
月份 |
1～12 |
設置月份參數 |
－ |
|
||||||
|
127 |
dA |
日期 |
1～31 |
設置日期參數 |
－ |
|
||||||
|
128 |
Ho |
小時 |
00～23 |
設置小時參數 |
－ |
|
||||||
|
129 |
FE |
分鐘 |
00～59 |
設置分鐘參數 |
－ |
|
||||||
|
|
||||||||||||
五、注意事項：
1、所配傳感器必須為隔離型的。
2、若發現儀表所有數字顯示跳動，請檢查儀表的工作電壓是否正常，并使之符合規定。
3、通電后一直在上排顯示窗顯示“HH”，請檢查傳感器是否斷線，短路其它接線情況。
4、若有任一通道發生上限報警, 則該通道指示燈閃爍, , ALM1燈點亮, 該繼電器吸合; 若有任一通道發生下限報警。
5、該通道指示燈常亮, ALM2燈點亮, 該繼電器吸合。
6、發現參數不能改，請檢查‘LC’是否為18。
